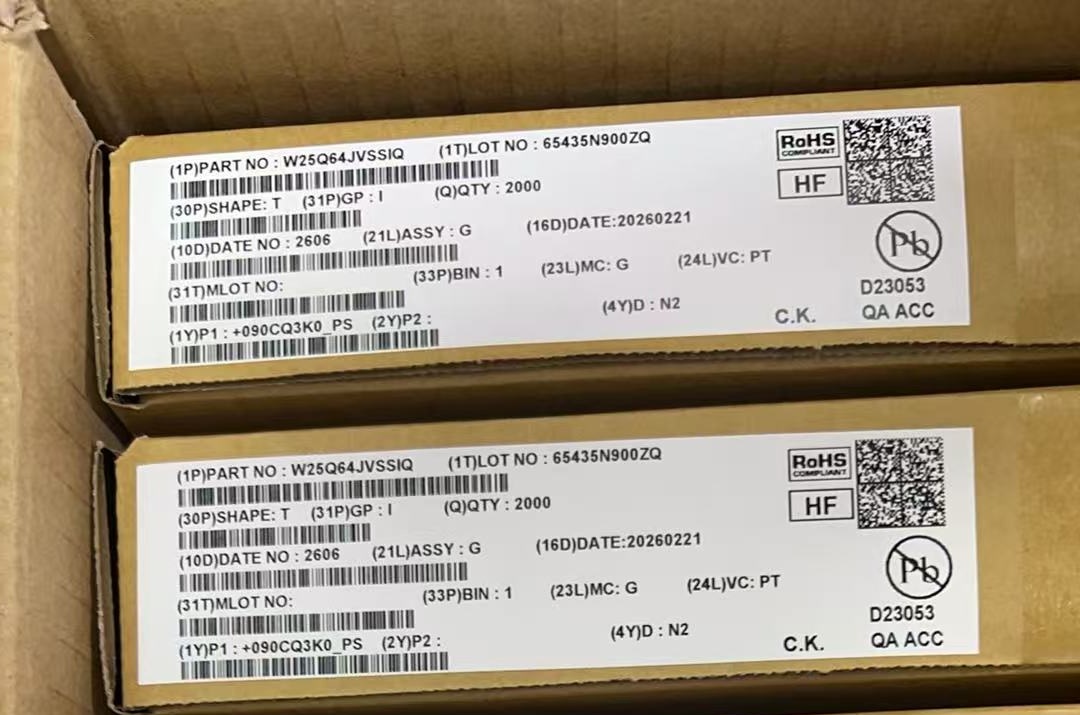

W25Q64JVSSIQ
📋 查询库存产品概述
W25Q64JVSSIQ 是华邦电子 SpiFlash 系列**64Mbit（8MB）串行 NOR 闪存**，采用 SOIC-8（208mil）贴片封装。支持标准 SPI、双线 Dual SPI、四线 Quad SPI（QSPI）三种通讯模式，专为引脚资源紧张、供电受限的嵌入式设备设计。可用于固件本地存储、XIP 片上直接执行程序、参数日志、字库、OTA 升级镜像存储；断电数据不丢失，兼顾读写速度、功耗与成本，是全球嵌入式领域用量最大的外置 Flash 型号之一。
核心参数
- 存储容量：64Mbit = 8MB（8M×8bit）
- 存储架构：256 字节 / 页；4KB 扇区、32KB 块、64KB 块；支持扇区 / 块 / 整片擦除
- 通讯接口：Standard SPI / Dual SPI / Quad SPI
- 最高时钟：单线 SPI 133MHz；等效双线 266MHz；四线 532MHz
- 供电电压：2.7V ~ 3.6V（3.3V 典型应用）
- 擦写耐久：每扇区 ≥100,000 次编程 / 擦除周期
- 数据保存时长：20 年（25℃环境）
- 封装：SOIC-8 208mil（5.28mm×5.28mm）
- 工作温度：-40℃ ~ +85℃（商业 / 工业标准版，**非车规**）
- 功耗：休眠模式典型＜1μA；待机电流约 10μA
- 页编程时长：典型 3ms（单次最大写入 256Byte）
- 兼容标准：JEDEC SFDP（串行 Flash 可发现参数）
功能亮点
1. **三线 / 四线 SPI 高速通讯**
四线 QSPI 带宽大幅提升，支持 XIP 原地执行代码，MCU 可直接运行 Flash 内程序，无需全部拷贝至 RAM，降低 MCU 内存规格需求。
2. **灵活分区擦除架构**
最小 4KB 扇区擦除，相比大块擦除方案更适合零散参数、日志存储，减少无效擦写，延长芯片使用寿命。
3. **多层数据保护机制**
支持硬件 WP 引脚写保护、软件区块保护、独立块锁定；内置 64bit 唯一芯片 UID，方便产品序列号、加密校验、版权管控。
4. **低功耗电源管理**
支持深度休眠模式，断电待机微安级电流，适合电池供电便携设备、物联网终端。
5. **擦除 / 编程挂起与恢复**
擦写过程可临时中断优先执行读操作，提升系统实时性。
6. **宽电压兼容、外围极简**
单 3.3V 供电，外围仅需一颗去耦电容，PCB 布线简单，BOM 成本低。
典型应用
1. **物联网 IoT 设备（最大应用市场）**
ESP32/STM32 物联网模组、WiFi 蓝牙模块，存储固件、OTA 升级包、网络参数、设备日志。
2. **工业控制设备**
小型 PLC、远程 IO、传感器采集终端、HMI 人机界面，存放固件、校准参数、故障记录。
3. **消费类电子**
智能家电、温控面板、扫地机、摄像头、音箱，存储系统固件、图片字库、用户配置。
4. **通信网络终端**
小型路由器、网关、ONU 光猫，存放系统固件与配置文件。
5. **医疗便携设备、检测仪器**
设备程序、标定曲线、历史检测数据持久化存储。
6. **安防产品**
门禁控制器、报警主机、IPC 摄像头，固件与本地事件记录存储。
>
> 重要提醒：此型号温度范围 - 40~85℃，无 AEC-Q100 车规认证，**不能直接用于车载安全相关电控**；车载项目需选用 W25Q64JV-IQ（扩展温）或车规系列型号。
